液压中心传动高效浓缩机

优势特点
工作原理
技术参数
成功案例

优势特点

鑫海传动浓缩机设备处理量大，浓缩效率高；
液压驱动，具有过载保护功能；
由核心PLC自动感应压力传感器信号实现液压自动提耙；
传动装置结构简单，维修方便；
可配自动加药系统。

工作原理

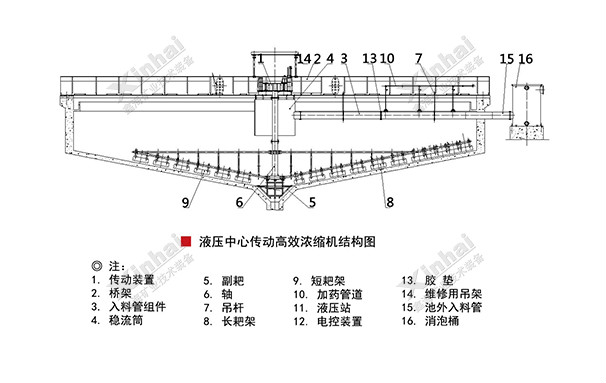

液压中心传动浓缩机主要是由传动装置、桥架、加药装置、入料管、固定筒、布料筒、刮板、轴、长耙、短耙、吊杆、电控装置、液压站、维修用吊架等组成。该中心传动浓缩机采用絮凝技术，矿浆直接输入到浓缩机的压缩区域，在池内形成滤床层，从底部输入的矿浆中未絮凝的细小颗粒，被水流冲上去经过滤床层时，与该层的颗粒相撞，由于絮凝剂的作用，与其他颗粒结合在一起下沉，从而增加了底层浆液浓度，而上层溢流水浓度下降，由于采用了絮凝剂，颗粒易形成凝聚团，沉降速度大幅度加快，单位面积处理能力明显提高，是传统浓缩机的4~8倍。

技术参数

型号	浓缩池内径（m）	浓缩池深度（m）	沉淀面积（㎡）	耙架每转时间（min）	提耙行程（mm）	处理量（t/d）	电机功率（kW）
NZY-4	4	3	12.6	2.5-5	350	22-45	3
NZY-6	6	3-3.2	28.3	2.5-5	350	50-100	3
NZY-8	8	3.5	50.2	4.3-8.6	300	120-175	3
NZY-9	9	3.5-3.8	63.6	4.3-8.6	300	120-175	3
NZY-12	12	3.5-3.8	113	5-10	450	220-260	5.5
NZY-15	15	4-4.5	176.63	5-10	450	350-400	5.5
NZY-18	18	4-4.5	254.3	5-20	500	600-800	7.5
NZY-20	20	4-4.5	314	5-20	500	800-1000	7.5
NZY-24	24	4.5-5.5	452.16	5-20	500	1000-1300	7.5
NZY-30	30	4.5-5.5	706.5	5-20	500	1500-1800	11
NZY-35	35	4.5-5.5	961.6	15-22	600	1900-2200	15
NZY-38	38	6.5-8	1134	15-22	600	1800-2200	15
NZY-40	40	6.5-8	1256	15-22	600	2200-2400	15
NZY-42	42	6.7	1385	10-30	600	2240-2600	15
NZY-45	45	6.5-8	1590	10-30	600	2400-2800	15
NZY-50	50	6.5-8	1962.5	15-22	600	3000-3500	15
NZY-53	53	6.5-8	2206	15-22	600	3000-3500	15
NZY-60	60	7-8.5	2827	16-50	600	3500-5000	18.5
NZY-75	75	8-10	4418	20-80	800	7500-10000	22
NZY-90	90	8-10	6358.5	30-80	800	9000-12000	30
NZY-100	100	8-10	7853	35-80	800	10000-15000	30
