沉没式螺旋分级机

沉没式螺旋分级机

【产品简介】:一款溢流端螺旋全部浸没在液面下的分级机设备。

【处理能力】:50~1410 t/d

【应用范围】:沉没式螺旋分级机溢流端的螺旋叶片全部浸入溢流面以下,主要适用于溢流粒度为0.15~0.07mm的矿石分级。

【产品改进】:鑫海沉没式螺旋分级机的返砂端增加了返砂自动提升装置,藉此可取消球磨机大勺头的配置,球磨机运行更平稳。

优势特点

工作原理

沉没式螺旋分级机

沉没式分级机是借助于固体粒大小不同、比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底,由螺旋推向上部排出,来进行机械分级的一种分级设备。通过螺旋低速转动,对矿浆起搅拌作用使细颗粒悬浮到上面,流到溢流堰处溢出,粗颗粒沉到槽底,由螺旋输送到排料口作为返砂排出。一般鑫海沉没式螺旋分级机在溢流堰端有4-5个螺旋叶,全部沉没在矿浆中。该种分级机沉降区面积较大,分级池深,螺旋的搅动对矿浆表面影响较小。所以分级面平稳,溢流量大而细。


技术参数

类型型号螺旋转速(r.p.m)按返砂处理能力(t/d)按溢流处理能力(t/d)螺旋直径(mm)水槽长度(mm)水槽坡度传动电机型号传动电机功率(kw)提升电机型号提升电机功率(kw)重量(kg)
沉没式单螺旋分级机FLC-10002.5,3.5,5,7.4160-70050~2601000839714-18Y132M2-65.5手动5225
FLC-12005,6,71150-16402651200840014-18Y160M-67.5Y90L-41.59583
FLC-15002.5,4,61140-274018515001050014-18Y160L-67.5Y100L1-42.214226
FLC-20003.6,5.53240-594040020001300014-18Y160M-611Y100L2-4327753
Y160L-415
FLC-24003.6680049024001413014-18Y200L1-618.5Y112M-4432467
FLC-30003.21165070530001430014-18Y200L-430Y112M-4443500
沉没式双螺旋分级机2FLC-12003.8,61770-28002401200840014-18Y160M-67.5×2Y100L1-42.2×219610
2FLC-15002.5,4,62240-536037015001050014-18Y160M-67.5×2Y100L1-42.2×227450
2FLC-20003.6,5.57780-1188064020001290014-18Y160L-6/42×11,2×15Y100L2-43.0×250621
Y200L2-622
Y200L-430
2FLC-24003.671370091024001413014-18Y225S-437Y112M-44.0×265283
2FLC-30003.223300141030001430014-18Y225M-445Y112M-44.0×284900

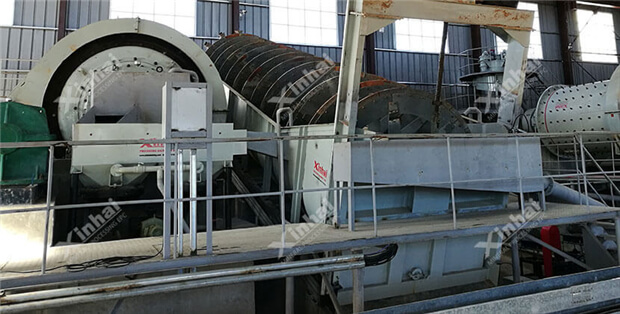

成功案例

沉没式螺旋分级机

坦桑尼亚地处非洲南部,属热带草原气候,空气湿度较大,很多机械常因生锈而被淘汰。坦桑尼亚某金矿项目,矿石选别需求量不是特别大,但对于矿石粒度要求较为严格,鑫海根据客户的地理位置和需求,为客户挑选了一款沉没式螺旋分级机,分级溢流粒度≤0.015mm,分级效果符合客户需求,选矿回收率提升11%。
